SERAI 8-12 USB und
ES-2121 und ES-2131
Download: SERUSB.ZIP enthält SERAIUSB.EXE, Treiber und diese Beschreibung

Allgemeine Beschreibung
Technische Daten
Anschlussbelegungen
 Erstinstallation des USB-Treibers



zum Shop

Allgemeine Beschreibung

Das SERAI812 ist ein Analoginterface zum direkten Anschluss an die USB- Schnittstelle des PC. Die Stromversorgung erfolgt über die Schnittstelle. Das System wird in zwei Varianten angeboten:
  • Als reines Analoginterface am USB-Bus
  • Als USB-Entwicklungsplatine mit dem AN2131 (8051-kompatibler USB-Controller mit 8 K internem RAM), EEPROM für eigene USB-VID und PID, insgesamt 16 I/O-Leitungen, I²C-Bus und einem Lochraster-Experimentierfeld für eigene Peripherie.

Das Interface verwendet den AD-Wandler MAX186 an einem USB-Controller AN2121. Die Datenübertragung zum und vom Wandler erfolgt über den USB-Bus, wobei die PC-Software zunächst ein Betriebsprogramm in den Controller lädt und startet. Diese Art der Initialisierung gestattet bei Bedarf ein einfaches Software-Update.

Die Stromversorgung wird durch den USB gespeist, so dass keine zusätzliche Spannungsversorgung nötig ist. Alle Eingänge des AD-Wandlers sind durch Vorwiderstände gegen Überspannungen geschützt. Die Eingänge liegen an einem 10-poligen Pfostenstecker, der auch die interne Referenzspannung von 4,095V zur Verfügung stellt. Zum Betrieb des Wandlers steht eine umfangreiches Windows-Programm zur Verfügung. Die eigene Programmierung ist möglich und wird in dem Franzis-Buch "Messen, Steuern und Regeln mit USB" beschrieben.


Technische Daten:
Der AD-Wandler (Max186):

Messbereich

0...4095 mV

Auflösung

1 mV, 12 Bit

Eingangswiderstand

> 10 MW

Linearität

+/- 1 LSB

Eingangskanäle

8

Wandlungszeit

10 µs ... 1 ms

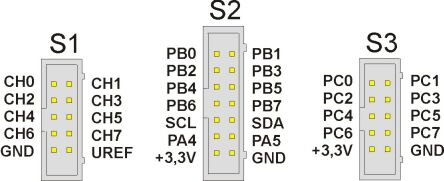

Anschlussbelegung der Pfostenstecker




 Analoge Eingänge S1

 1  Eingang 0 (CH0)
      ...
 8   Eingang 7 (CH7)
 9   Masse (GND)
10  Uref 4,095 V

 Portstecker S2

 1   PORT B (PB0)
       ...
 8   PORT B (PB7)
 9   SCL
10  SDA
11  PORT A (PA4)
12  PORT A (PB5)
13  +3,3V
14  Masse (GND)

  Portstecker S3

  1  PORT C (PC0)
      ...
  8  PORT C (PC7)
  9  +3,3V
 10 GND

Erstinstallation des USB-Treibers

Auf der Diskette befindet sich der USB-Treiber EZUSB.SYS für Windows 98 und die entsprechende INF-Datei EZUSB.INF. Beim ersten Anschluss des Geräts an den USB erkennt Windows ein neues USB-Gerät und sucht nach dem passenden Treiber. Dieser kann dann von der Diskette installiert werden. Bei erfolgreicher Installation erkennt man in Windows-Gerätemanager das neue USB-Gerät. Bei jedem folgenden Anschluss erfolgt die Installation vollautomatisch

Der EZUSB-Controller meldet die Vendor-ID 0547h und die Product-ID 02131h bzw. 02121h an das Betriebssystem, um den passenden Treiber zu laden. Je nach Software-Initialisierung kann der Anwender ein eigenes Betriebssystem mit neuen IDs und einem neuen Treiber laden.

Der Anwender kann den EZUSB-Treiber mit eigener Software ansteuern, um z.B. den I²C-Bus und die Ports einzusetzen. Das EEPROM auf dem Board kann über den Prozessor selbst mit neuen Daten gefüllt werden, um eine veränderte Enumeration zu erzwingen. Im Auslieferungszustand ist das EEPROM für das reine Analog-Interface nicht bestückt, im Entwicklungssystem ist es gelöscht und enthält ausschließlich

Das Anwenderprogramm  SERAI 8-12 USB zum sofortigem Einsatz finden Sie auf unsere Downloadseite.

Literatur:
B.Kainka, Messen, Steuern und Regeln mit USB, Franzis-Verlag 2000
.
.
