Anwenderprogramm Serai8/12-USB
Das Programm Serai8/12 USB wurde von H.-J. Berndt geschrieben. Es steht in einer Reihe mit weiteren Serai-Programmen (Serielles Analog Interface) für spezielle Analog-Interfaces an der seriellen Schnittstelle. Das Programm liegt als Download vor. Es kann ohne die Hardware in einem Simulationsmodus verwendet werden. Das Programm besitzt ähnliche Menüs wie TurbCompact2000 vom gleichen Autor. Auch hier können gemessene Daten mit externen Programmen weiter verarbeitet werden.

Beim Start lädt das Programm das Binärfile EZAD.BIN in den Controller. Diese Firmware ermöglicht die Ansteuerung des AD-Wandlers und die Übertragung von Daten.

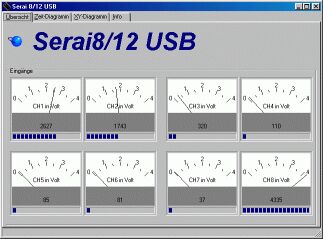

 Die Übersicht aller acht Kanäle

Die Software besitzt ein Menü zur Auswahl von drei Grundfunktionen. In der Übersicht werden alle acht Kanäle direkt angezeigt. Neben der Zeigerdarstellung erhält man eine einfache Balkenanzeige und eine Digitalanzeige. Entsprechend der Auflösung von 12 Bit hat die digitale Ausgabe einen Wertebereich von 0 bis 4095, zeigt also die Spannung in Millivolt.

In der Diagramm-Funktion werden zunächst alle acht Kanäle mit einstellbarer Geschwindigkeit gemeinsam gemessen. Der Anwender kann jedoch nachträglich alle Kanäle einzeln und in beliebiger Kombination betrachteten. Außerdem lassen sich alle Daten mit einer speziellen Schaltfläche in die Zwischenablage kopieren, um sie z.B. in Excel weiter zu verarbeiten.

Die Diagrammausgabe

Gemessene Daten können im Tabellenformat mit einem Mausklick auf die entsprechende Schaltfläche in die Zwischenablage kopiert werden. Von dort lassen sie sich z.B. in Excel-Tabellen einfügen und weiter verarbeiten

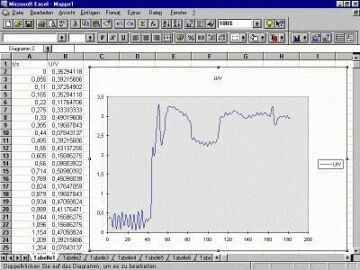

Datenauswertung in Excel



Schließlich gibt es noch eine XY-Messung mit freier Auswahl der gegeneinander dargestellten Kanäle. Die Eingangskanäle und die Geschwindigkeit der Messung können über Schiebeschalter eingestellt werden.

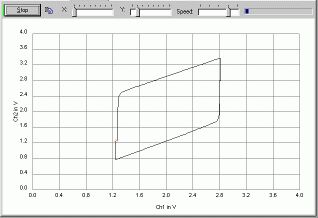

Die XY-Darstellung

Weitere Beschreibungen der Software und Neuheiten dieser Software finden Sie direkt auf der Seite http://www.hjberndt.de/soft/seraiusb.html

Literatur:
B.Kainka, Messen, Steuern und Regeln mit USB, Franzis-Verlag 2000

.
.
