SERAI-USB in Visual Basic ansteuern

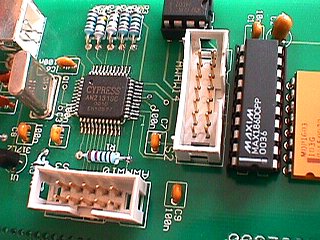

Für das Serai-USB gab es bisher fertige Software und Beispiele in Delphi. Ab jetzt kann auch Visual Basic eingesetzt werden. Das Projekt Serai-USB enthält ein Beispiel für die Ansteuerung: vbserusb.zip (3 k). Es wurde mit VB 5 geschrieben und kann auch in VB6 verwendet werden.

Das Projekt enthält das Modul EZserai.bas, das alle wichtigen Prozeduren und Funktionen bereitstellt. Es handelt sich um eine Erweiterung der Datei EZusb.bas von Karsten Böhme. Die Anwendung ist einfach. Beim Laden muss zunächst das kleine Maschinenprogramm Max186_a.bin in den Controller geladen und gestartet werden. Dann kann mit AD(Kanal) jeder der acht vorhandenen Kanäle gelesen werden. Das Beispielprogramm zeigt dies für zwei Kanäle.

Option Explicit

Dim AktPfad As String

Dim BinFileName As String

Dim U As Integer



Private Sub Form_Load()

  AktPfad = App.Path

  If Right$(AktPfad, 1) <> "\" Then

    AktPfad = AktPfad + "\"

  End If

  BinFileName = AktPfad + "Max186_a.bin"

  DownloadBin (BinFileName)

  ProgStart

End Sub



Private Sub Timer1_Timer()

  U = AD(0)

  Text1.Text = Str$(U)

  U = AD(1)

  Text2.Text = Str$(U)

End Sub

Das Programm verwendet eine Timerprozedur, um die Messwerte laufend zu aktualisieren. Im Beispiel wurde an Kanal 0 die Betriebsspannung des Controllers auf dem selben Board gemessen. Der andere Kanal hatte einen offenen Eingang, seine Spannung war zufällig.

Die neue Funktion AD liest einen bestimmten Adressbereich aus dem RAM des Prozessors. Darin spiegeln jeweils zwei Bytes das Ergebnis der Messung eines Kanals wieder. Bei Bedarf könnte man mehr als einen Kanal aus diesen Daten lesen, da sie ja ohnehin schon übertragen wurden. Auf diese Weise ließen sich mehr Kanäle mit dem gleichen Zeitaufwand lesen.

Function AD(Kanal As Integer) As Integer

  Dim ByteArray(33) As Byte

  Dim ArraySize As Long

  Dim DeviceHandle As Long

  Dim Dummy As Long

  Dim bResult As Boolean

  Dim nBytes As Long

  Dim MyRequest As VENDOR_REQUEST_IN



  '**** Variablen initialisieren ****

  MyRequest.bRequest = &HA0

  MyRequest.lValue = &H1F0

  MyRequest.lIndex = 0

  MyRequest.lLength = 32

  MyRequest.bDirection = DirectionRead

  MyRequest.bData = 0 ' Reset = 0



  ArraySize = 33

  ' Treiber öffnen

  DeviceHandle = CreateFile("\\.\ezusb-0", GENERIC_WRITE, _

                            FILE_SHARE_WRITE, Security, OPEN_EXISTING, 0, 0)

  bResult = DeviceIoControl(DeviceHandle, &H222014, MyRequest, Len(MyRequest), _

                            ByteArray(0), ArraySize, nBytes, gOverlaped)

  ' Treiber schließen

  Dummy = CloseHandle(DeviceHandle)



  AD = 16 * ByteArray(16 + 2 * Kanal) + ByteArray(17 + 2 * Kanal)

End Function

Weitere Informationen zum Thema:

Informationen und Software zum Serai-USB: www.ak-modul-bus.de/technik/serusb.html
Neueste Software zum Serai-USB: www.hjberndt.de/soft/seraiusb.html
EZ-USB-Download in VB: www.ak-modul-bus.de/technik/ezusb.html
USB-Informationen und Literatur: http://b.kainka.bei.t-online.de/usb.htm
