PC-gesteuerter UKW-Oszillator
Ein Beitrag aus der Bastelecke
Spätestens ab 30 MHz braucht man einen Hochfrequenz-gerechten
Aufbau, damit überhaupt noch etwas funktioniert. Also kurze Leitungsführung,
kapazitätsarme Anordnung, gute Masseführung und HF-Abblockung.
Steckverbindungen sind da eigentlich nicht angesagt. Mich hat interessiert,
ob es trotzdem zu schaffen ist, auf der ELEXS-Platine einen UKW-Oszillator
aufzubauen, möglichst auch noch mit den vorhandenen Bauteilen.
Der sensible Apparat
fürchtet jeden Kabelsalat.
(Dietrich Drahtlos)
|
Hurra! Es hat tatsächlich geklappt, allerdings
waren noch zwei keramische Kondensatoren zusätzlich nötig. Der
vorhandene Elko ist beim besten Willen nicht HF-taulich, da seine Induktivität

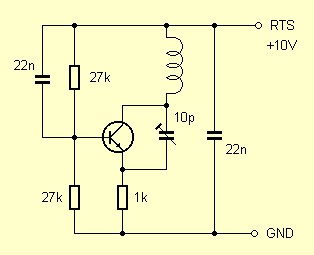

viel zu groß ist. Das Schaltbild zeigt einen 88-MHz-Oszillator, der
vom PC aus mit Spannung versorgt wird und per Programm geschaltet werden
kann. Die Frequenz wird im Wesentlichen von der kleinen Spule bestimmt.
Durch leichtes Auseinanderziehen und Zusammendrücken kann die Frequenz
verschoben werden.
|
Der verwendete NF-Transistor BC548 hat eine ausreichend
hohe Transitfrequenz, um bis etwa 100 MHz zu arbeiten. Die vorhandenen
Widerstände passen gut für einen optimalen Arbeitspunkt bei ca.
5 mA. Die Spule hat vier Windungen, gewickelt auf eine LED als 5-mm-Dorn.
Das einzige besondere Bauteil ist der kleine Kondensator oder Trimmer im
Bereich von einigen Picofarad. Den kann man sich leicht aus isoliertem
Schaltdraht machen, der von einem blanken Draht umwickelt wird. Die Frequenz
kann durch vorsichtiges Abwickeln justiert werden.
|

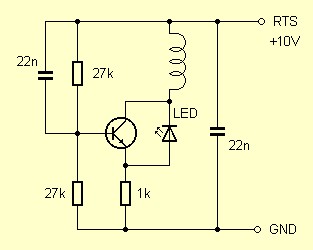

Im ersten Versuch wurde übrigens statt des Eigenbaukondensators
eine LED in Sperrrichtung eingesetzt. Und in der Tat, es hat geklappt,
denn sie hat eine Sperrschichtkapazität von ca. 10 pF, was normalerweise
keinen interessiert, hier aber einen wunderbaren HF-Kondensator abgibt.
Der Nachteil war nur, dass man die Frequenz nicht mehr so gut einstellen
konnte. Ach übrigens: eine LED ist auch eine ganz brauchbare Kapazitätsdiode.
Da müsste auch noch weiter geforscht werden...
|
Noch ein wichtiger Hinweis: Diese Schaltung
ist ein potentieller Schwarzsender. Wenn man sie mit einer Antenne betreibt,
kann sie erhebliche Störungen verursachen, vor allem auch auf Oberwellen,
die man selbst nicht abhört. Es dauert dann vielleicht nicht lange,
bis der gelbe Funkmesswagen vor der Tür steht. Also bitte ohne Antenne
nur kurz probieren, ob im Radio auf UKW etwas zu hören ist. Und dann
ganz schnell wieder auseinanderbauen! |
|
