7.1 Prinzipschaltung und Schaltsymbol


Ein OPV besitzt zwei Eingänge und einen Ausgang. Die Differenz der beiden Eingangsspannungen wird sehr hoch verstärkt. Verstärkungen von 100000-fach sind üblich. Die Genauigkeit der Eingangsstufe ohne speziellen Abgleich ist bei einfachen Typen etwa 1 mV. Intern besteht die Schaltung aus einem Differenzverstärker und einer Ausgangsstufe. Man kann also eine vergleichbare Schaltung auch aus Einzeltransistoren aufbauen.

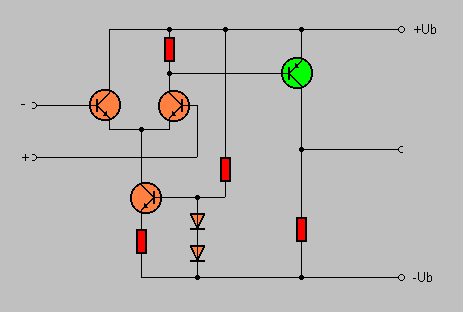

Prinzipschaltung des Operationsverstärkers

Die Eingänge des OPV bezeichnet man als invertierenden Eingang (-) und als nicht-invertierenden Eingang (+). Ein guter Operationsverstärker soll einen großen Eingangsspannungsbereich haben und soll nicht auf die absolute Eingangsspannung, sondern nur auf die Differenz der Eingangsspannungen reagieren.

Schaltsymbol eines Operationsverstärkers

Ursprünglich arbeitete man meist mit zwei Betriebsspannungen von -15V und +15V. Der Arbeitsbereich lag dann zwischen -10V und +10V. Viele moderne Operationsverstärker wie z.B. der LM324 kommen aber auch mit einer einfachen Versorgungsspannung aus.

YouTube-Kurzvortrag: Innenaufbau des OPV

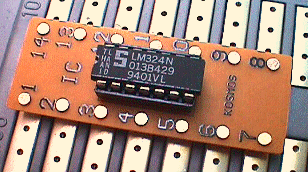

Anschlussbild des LM324
